LANDISKを分解してみる *

SH4搭載のLinuxマシン、LANDISKを分解してみる。

ネジを取る *

電源は前面寄り。
背面の電源スイッチは100Vを切るのもではない。

基板全体 *

表には大した部品は乗っていなかったので、裏面だけ。

CPU周り *

Renesas: HD6417751R(SH4)

CN6とCN7のパターンが気になる。

IDEコントローラ周り *

ACARD: ATP865-A

IDEコントローラにはACARDを使用。

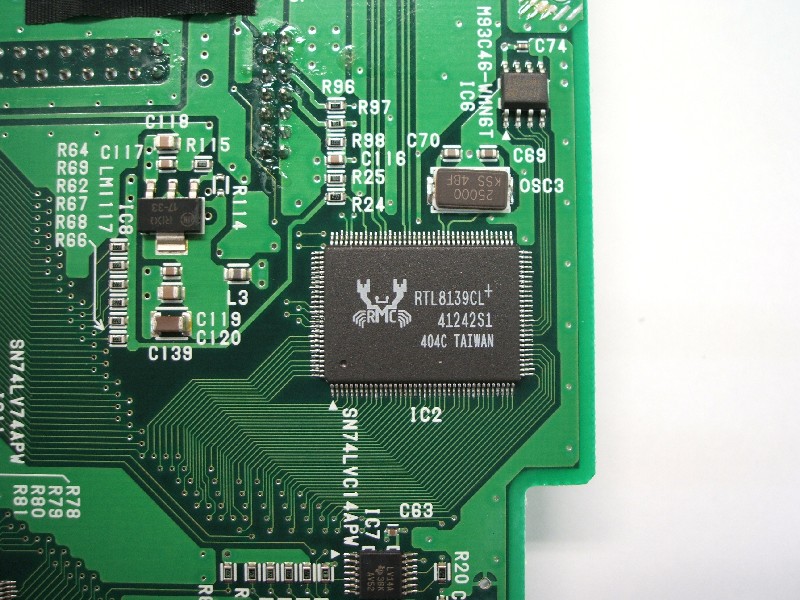

ネットワークコントローラ周り *

#ref(): File not found: "pcb4.jpg" at page "分解してみよう/LANDISK"

Realtek: RTL8139C(L)

PCIタイプの蟹チップ。100BASE-TXまで。

USBホストワークコントローラ周り *

NEC: μPD720101

NECのUSB2.0ホストコントローラ。
